KIZUKURIの新旧バージョンのインストール

木造構造計算ソフトKIZUKURIは長いことVer7台となっています。インストールフォルダはずっとKIZUKURI_V7だったりします。機能が大幅に違うので、V7系二種類インストールしたまま、にしたい方も多いと思います。特に最新にV7.7系は青本の計算ができなくなっています。これは必要ないと思うのですが、結構最近まで使っていたり、古い計算結果の検証などでは使う方がまだまだいると思います。私も頼まれたので検証してみました。V7.1とV7.7の共存です。

注意)これはメーカーサポート外の使い方です。

まず、V7.1をインストールし、V7.1の最新版までアップしておきます(これ重要)。基本的にアップデートは最新版にしか適用できないので。V7.1をインストール終えたら、フォルダ名を「KIZUKURI_V7-1」に変更します。

次にV7.7をインストールします。フォルダはそのままで大丈夫です。これで両方使う事が出来ます。V7.1を使うときのショートカットは画面かどこかに登録しておき名前を変えておけばOKです。

この使い方の利点は欠点と背中合わせです。ぱっと見どちらのバージョンか分かりづらいですし、前回開いたファイルの履歴などは共通なのです。まあ基本は最新バージョンで、古い物はV7.1のショートカットで開き慎重に保存などを考える・・・ということを心がければ問題ないでしょう。知人はこれで問題ないといっています。

V7.7のほうのフォルダ名を変えてしまうと、アップデートのとき7.1のほうが対象になってしまって、アップデート出来ません!とエラーが出ますので要注意です!!

V7.7の評判が悪いですが、一応新グレー本2017に対応していて短期めり込みの計算が楽ですし、金物工法への対応も楽です。青本ができない、めり込み設定が変わったとか、画面が見にくくなったとか、V5のときと同じような苦情をよく聞きますね。V4.85とかもそんなことあったような・・・。まあすぐ慣れると思います。逆に使い続けることが苦痛だったら素直に、HOUSE-ST1やSTRDESIGNに移行することをお勧めします。斜め軸、基礎と一体で計算などメリットが非常に多いですからねえ。

HTML5+Javascriptベースの壁量計算ソフト

プロト版と仕様書を見せて貰える機会があったので、しゃべって良い範囲で報告。

通常の建築系の業務ソフトはC++などの言語で書かれ、パソコン(主にWindowsパソコン)向けにリリースされています。しかし時代の趨勢はスマートフォンに傾いています。依然業務ソフトはパソコン向けでしょうけど、スマートフォンやスマホで済む業務も増えてきています。

さて、そんななか、上記のソフトは、HTML5+Javascriptで書かれています。この組み合わせならブラウザベースで動くので、スマートフォン(AndroidやiPhone)やタブレット、パソコン問わず動かすことができます。またWEBベースで公開することもできるし、アプリ化してリリースすることも可能で汎用性が飛躍的に高まります。見せて貰った限り、まだマウスの動きとタッチ操作が一部混同していてまだスマートではありませんでしたが、HTML5とJavascriptの威力を感じさせるものになっていました。設計が良いので、ちょっとの改良で耐震診断ソフトや、省エネ計算ソフト等に進化させることが可能です。ユーザーインターフェイスは工夫の余地があると思うのですが・・・。といってもUIのアイデア出したの私なので仕方がありません。

一般リリースするか?などは未定なのが残念です。市販の構造計算ソフトや耐震診断ソフトにデータを転送させる機能など魅力的ですし、iPadなどでリリースすればそれなりの売上げも見込めそうですがね。サポートが面倒とも言っていました。まあ気分が変わったらリリースしてね。

お名前.comデスクトップクラウドをスマートフォンで

某営業さんと話に出てきたので、ちょっと紹介。

以前も使っていたのですが、お名前.comのデスクトップクラウドは、クラウド上にほぼWindows10を稼働できる安価で素晴らしいサービスです。クラウド上なので、作業中そのままに、別の所からログインし作業を続けられるとか、信じられない作業環境が実現します。またリモートデスクトップで接続できるので、元の環境は何でも構いません。MacBookユーザーでJWWを使いたい!などということも簡単ですし、データもクラウド上なので、どこにファイルを置いた!みたいなこともなくなります。画面は小さいですが、スマートフォンでもWindowsのソフトを触ることができます。構造計算をスマートフォンで!とか可能かもしれません。私が以前使っていた環境でもかなりのソフトが使えていたので、今は?と思い実験して見ました。

まずHOUSE-ST1。リモートでは非対応のソフトです。インストールはできました。しかしネット認証がNGです。ちなみに試供版に切り替えて使って見るとファイルの読み込みなどサクサク動きました。ZenFone5Zは高速なので、小さい画面ながら高解像度でサクサク動いたのは感動です。メーカーさん!!是非ネット認証対応させて!!

認証ができないのがつくづく残念。普通のリモートデスクトップではサクサク動きます。参考までに。

このサービスの最大の特徴はパソコンを付けっぱなしにしなくても良いこと、震災時などでも遠方に保存されている(はず)なので、ネット環境さえ整えばすぐに作業ができること。光回線に接続しているときは安心して作業ができるのはいいですね。まあ速度はそこそこで高速環境に慣れている人には遅いと感じますし、重量級のソフトは快適には使えないのも事実です。

JWWなんかはサクサク動きますね。スマートフォンタブレットだと操作が難しいのでお勧めしません。どちらかというとビューアー的な使い方が吉かな?スマートフォンの場合は。

もう少し環境が整えば、まだまだ面白い環境です。すっかりソフト・アプリはスマートフォン化して久しいですがパソコンでしかできないことも多いはず。そのようなときに使えれば嬉しいサービスです。

HOUSE-省エネ Ver4のその他の新機能

まあ、なんでメジャーアップなのか?を考えるとHOUSE-DOCの読み込み機能ではなく、ホームページで紹介されているもう一つの目玉「省エネ基準の表示機能」が先に来るはずなのですが・・・。

まず省エネ等級判定アシスト機能。必要な施策と該当箇所を表示する・・・ということなのですが、見事それしかしていません。まあそれで計算者としては十分なのですが(汗)。

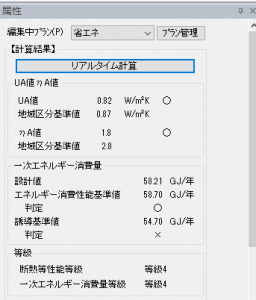

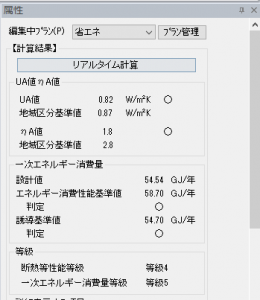

断熱等性能等級と一次エネルギー等級を指定すると、それに見合う性能がでているか、チェックします。ちなみにHOUSE-DOCでインポートしたばかりのデータでもチェックしてくれます。これはリアルタイム計算でも同じです。

まあ使えるかな?と。

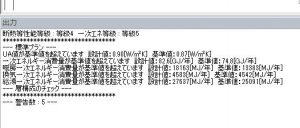

期待していなかったプリチェックはもっと使えました。ツークリックでチェックしてくれますから。でもワンクリックで実際できるよな、と感じます。動作が速くて良いので是非ワンクリックでチェックできるようにして欲しいです。またF5とかファンクションキーに対応して欲しいです。HOUSEシリーズはグラフィカルでマウス操作がウリだと思うのですが、ちょっとのことはキーボードでも出来るようにして欲しいです。

はい。新旧の出力のリボンメニューです。ちがう箇所が一目瞭然ですね。

まずクイック(外皮)に待望の立面図が加わり、クイック(一次エネ)にBELS ZEHと冷暖房費が加わりました。立面図は待望ですが、試用版では試しようがありません。ただ立面入力機能が他社のものと違ってないので、整形の通常ツールのものを表示しているんだろうなと思います。そのような建物ほとんどないので、小手先ではなくきちんと立体で入力・確認できるツールが欲しい所です。

新しい計算機能としては、H30年のWEBプログラム改訂対応で、空気集熱式太陽利用設備の入力フォームが追加され、これから変わっていくだろう形式にも対応してくれそうです。

このソフトのキモは断熱材などを設定し、形を入れ、設備を設定すれば、だいたいの省エネ基準適合の目安が非常にスピーディーにわかることにあります。しかしながらそれはVer1でもそうだったわけで、Ver1~Ver4までほとんど変わりません。Ver3で入力できない形状を数値入力できるようになり、計算書を作れる形状が飛躍的にアップした後だから、期待はしていたのですが、そこはほとんど手つかずですね。

これからどんどん省エネ住宅を企画、設計していく人には向くと思います。ただZEHなどの計算書をバシバシ出そう、という人にはまだ安心して薦められるかは疑問です。今回は試用版だったので計算ができないので、結論は出せませんが、Ver3の動作からすると厳しいだろうな、と思ってしまいます。まずは本体だけで計算書から根拠図まですべて出せるようになってほしいものです。





HOUSE-省エネ Ver4のHOUSE-DOCインポート機能

実は試す前に、ある程度の予想を作っておいたのですが、やはりそんな感じでした。

このような画面で読み込みます。住所などが読み込めると楽なのですが、どうもそのようにはなっておらず都道府県のみのようです。まあHOUSE-DOCに〒番号がないですし。ただし〒番号を入力すれば地域区分なども入力されるようです。

あと木造かとかHOUSE-DOCからなのにありえない情報を聞いてきますが、設定で必要なんでしょうね。あと部材データから部屋形状に変換する方法を指定できます。

はい。意地悪なデータで読み込んでみました。これは部屋の中に文字列が二個あるものの例です。HOUSE-DOCは部屋に属性を持たせていません。部屋名をどうやって読み込んでいるのかな?と思ったら文字列から適当に引用しているようです。ラスボード真壁の上に「和室1」を入れてあったのですが、案の定、ラスボード真壁だけ読み込まれます。直すの面倒ですが仕方がありません。このようにならないようにHOUSE-DOCのデータを作れば良いのですが、意外と文字を書き込んでいる人多いんですよね。調査箇所とか、仕上げとか、劣化とか。試したところ矢印線があれば、読み込まれないようなので、そういったフラグがあるのかもしれません。また文字列が長いものを部屋名に呼び込んでいるような気がします(無責任)。あと部屋名がないと「部屋」と入力されます。なんだかな~。普通同一メーカー(厳密に言えばちがうんでしょうけど)、このようなことがないように両方のソフトですりあわせするものですが、どうもされていないようですね。マニュアルも何を読み込めるか?操作のところに書いてありませんし。試行錯誤しなければならないのでしょうか??

まあ、開口部は読み込まれますし、部屋も読み込まれます。屋根も読み込まれるのであとは1つずつ仕様を打てば良いので手軽といえば手軽です。ただ仕様も読み込むときに指定できるようにしておけば、もっと楽なのにな、と感じます。開口部にしろ、断熱材にしろ、通常は使う物比較的限られていますから。あと柱は読み込まないほうがいいのかな?と思います。サッシ位置もHOUSE-DOC通りに入ります。芯寸法なのですべて手入力で修正しなければならないですが、編集したものと、読み込んだばかりのものと、区別できるように色などでわかるようにしていただけると、わかりやすいです。

まあ、HOUSE-DOCからHOUSE-省エネにデータを持ち込もうとする人は少ないとは思いますが、エコポイントなどのときにどれくらい性能が上がるか?とか、断熱リフォームのビフォーアフターなどがわかるように示す資料作成と考えれば、かなり有効かと思います。断熱材なしの古い木造の外壁や、古いアルミサッシなど参考データが入っていると面白いですね。小難しく考えるより、一般の人がなにを求めているか?考えた方が面白くなると思います。まあ対応するならHOUSE-ST1、HOUSE-WLなど新築のソフトとの連動が先だと思っていましたが・・・・。









HOUSE-省エネ Ver4試用?

はい。試用版が出ました。試してみたい方は建築ピボットのホームページより。

さて、試用版を何で使ったの?と正規ユーザーなのに??と思うかもしれませんが、ずばりメーカーのせいです(だったら試すなって・・・)。私はHOUSE-省エネとSAVE-住宅両方持っているのですが、機能の実装がどちらが早いか?という重要な問題があり完全にSAVEが上位互換というわけではないのです。それでもHOUSE-4号とHOUSE-ST1のような意味不明な関係とは異なり、時間だけの問題なのですが。

基本個人住宅の省エネがメインなので、HOUSE-省エネだけ持っていれば済むのですが、年に1回くらい共同住宅の設計もあって・・・まあそんなわけでまだ悩んでいるので、とりあえず試用版で試してみました。

HOUSE-省エネの今回の目玉は・・・HOUSE-DOCのデータインポート機能です。これは耐震補強、耐震リフォームなどと連動して省エネを推し進めるのに便利かもしれない機能です。またメガソフトの3D Archi Designerとも連携できるようになりました。まあ天井高さ情報がないとか、斜め天井とか、そういった面倒な形状を持ってこられないわけで、あくまで間取り入力の省力化を目指した仕様になっているようです。

もう一つの目玉は計算機能・計算書出力の向上です。残念ながら前バージョンはVer3となっているのに、まだ省エネ計算用の全帳票が出力できない、という悲しい仕様が残っていました。果たしてVer4では如何に?ちなみに住宅版BELS、ZEH性能表示や、プリチェック、立面図出力機能が加わったようです。また省エネ等級判定アシストという、建築ピボットだと若干不安になるような機能も搭載しています。

さて、3回に分けて書きます。次回はHOUSE-DOCのインポートです。



DocuWorks9

社内のパソコンの調子は悪くないのに、DocuWorks8の調子が悪い。恐らくWindows10との相性があまり良くないのか?アップデートのせいなのか??わかりません・・・。なので、思い切ってDocuWorks9に変えてみることに。

8のアンインストールは必要ですが、9は2ヶ月ほど無料で使えるのでまずは試してみてからをお勧めします。

まず動作がキビキビ。これは使い込んだ8とは比較にならないかもしれませんが、良い感じです見た目が洗練された?のか?同じソフトとは思えないほどアイコンが違います。ここまでするなら、もうリボンメニューにすれば??と思います。

正直機能的にはあまり変わっていないのでアップしていない人も多いと思いますが、安定性が高いです。またPDFの変換が安定しています!!しかも早いです。あと一部のソフトとのドラックアンドドロップの問題も今のところ回避できています。

今の環境で落ち着いているならお勧めしませんが、旧バージョンになったDocuWorksの挙動が変だな?と思う方は思いきってバージョンアップして見ると良いと思います。

達人診断がパワーアップしている

耐震診断ソフトの「達人診断」がVer1.2.0までアップしています。急ピッチに開発が進んでいるようで、今回のバージョンで、斜め壁の入力機能が追加されたそうです。次のバージョンでは精密診断のCAD操作をテスト公開するそうです。

体験版は無料で、かなり使える(印刷は使えないが診断・補強・保存はできる)状態ですし、十分試してから購入を検討できるのがいいですね。通常版は購入時32400円、1年更新で10800円とこちらも良心的。

まだまだ操作感がこなれない感じはありますが、某所で開発されているタブレット向けの耐震診断ソフトとともに期待できますね。

BUS-6+Revit Op.

本日発表の新製品のご紹介です。

構造システムの一貫計算ソフトのBUS-6の、オートデスクのBIMソフトAutodesk Revitとの連携ソフトです。

今まで構造計算ソフトというと、ST-Bridgeなど汎用性のあるデータで互換性を持たせる・・・という動きが主でしたが、今回は完全に専用形式とし、1つの建物データ(Revitプロジェクト)を共有し、整合性を保持しながら構造設計を進めることができます。しかも建物データだけでなく荷重や計算条件もBUS-6とRevitで共有できるのです!!

例えばRevitからはアドインでBUS-6の計算を実行し、BUS-6で修正・計算を行った内容をRevitに反映したり・・・とBIMならではの効率性を高める事が出来ます。今までもST-Bridgeなどを利用すれば・・・という声もありましたが、残念ながらまだそこまでシームレスにはなりませんし、互換性の低さが問題になることもあります。

Revitの意匠データをもらい、BUSで計算してその内容をRevitに返せれば、整合性など問題になることは少なくなります。

その運用で欠点としては、構造側もRevitを持っていることが必要、ということでしょうか?もしかしたらBUSとOpだけで運用できるのかもしれませんが、実際の内容を確認したい場合はやっぱりRevitがないと意匠内容を含め確認できませんし。

主に大手事務所・ゼネコンでの使用が想定されますが、個人構造設計事務所にも導入されるかもしれません。価格はオプションだけで50万円です。利便性、省力性を考えれば、個人事務所でも導入できる価格でもあります(BUSを一から買うのなら躊躇しますが)。BUSの年会費以外にこのオプションの年会費(確認申請用プログラム利用者の会(+Revit Op)への加入が必要で、この年会費6万円をどう見るかです。どのような運用形態で運用するか?稼働するプロジェクトの多さによっては、むしろ格安に感じられるかもしれません。

新技術や新機能がどんどんでてくるので、共通形式などでは対応が難しいと思います。実際夢見ていたことはあまり実現されていないように感じます。そういう現時点を考えるとかなり実務的で良い手法だなと感じます。

構造設計の世界もどんどん変わってきます。それについていくのが辛い世代に入ってきた私にとっても、わくわくするソフトです。

コミpo!でアニメーション

コミpo!は簡単にマンガが描けるファストシステムの1つだが、アニメも意外と簡単にできます。同じマス数の枠を用意し、そこに背景とキャラクターを配置し、一コマ一コマ動きをつけて描いていきます。もちろんアニメーターが作るようには無理ですが、パラパラマンガ風に作ることは可能です。AVIとアニメーションGIFを出力出来るので、意外と汎用性が有り、動画編修ソフトで1シーンのみ動画で組み入れたり、ということが手軽です。まあこれでアニメーション全てを作ろうとは思わないほうがいいですが、うまく静止画、演出などと組み合わせてVideoStudioで・・・などと考えれば、そこそこの作品ができるのでは?と思います。

コミpo!動画作例『ST1に恋して』第一話より(なまあずソリューション)

こんな感じのは簡単ですね。これは、640×480の動画で秒間6コマ、アニメーションGIFで出力しています。8コマの漫画を2ページ分なので16枚のコマを作成してつなげているということです。なめらかにしたいなら、もう少しコマを増やす必要がありますね。私は素人なのでその辺りはよくわかりません。秒24コマくらいでしょうか?普通は。

まあ、気軽にWEBアニメ、ということであれば、この設定はかなり楽ですね・・・。声を当ててミュージック作れば、それなりに見えますからね(テキトーな意見)。30秒動画だと180枚、1分で360枚。ショートストーリーなら静止部分もありますし、効果をMohoやVideoStudioでつけてしまえばコマ数を減らせます。

小難しいアニメソフトより簡単にできますし、ちょっとアニメを作ってみたいな~と思う方で、あまりオリジナルキャラクターにこだわらないというのであればコミpo!はお勧めです。
