構造計算書のCADデータ化

HOUSE-ST1では、計算書出力データをCADデータに出来て便利です。他のソフトでも出来ないかな~と思ったら、条件付でできることが分かったので書きます。

KIZUKURIの場合、計算書出力はテキストと線データは残っています。なので、KIZUKURIからPDFソフトで出力(私はAntena HOUSEのPDF出力ソフトで試しています)したものを、DRA-CADで読み込めば計算書をCADデータ化できます。DRA-CADなので、文字まで編集できます。斜め壁のモデル化の修正などで使えば便利ですね。

ちなみに多くのソフトでこの仕様はありますが、縮尺は反映できないので、狭義の意味でのCAD化ではない。あくまで活用は限定される。構造モデラー+NBUS7でもできた。文字変更も線編集もできる。うまく使えば略伏図を書くときにも使えそうだが縮尺が面倒なので、構造モデラー+NBUS7にはCAD変換機能を標準でつけて、縮尺なども合わせて欲しい所です。

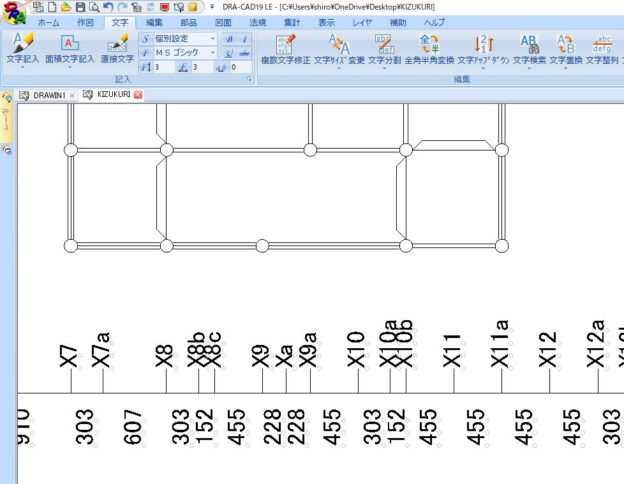

KIZUKURIの通り芯をDRA-CAD人気の機能「文字アップダウン」で簡単に変更できる。

KIZUKURIの斜め方向のモデル化を略伏図ベースで変更できる。意外と便利かも??

そもそもHOUSE-ST1では当然のようにCAD変換できる。構造モデラー+NBUS7も縮尺が狂わないCAD変換機能を早めに搭載してほしい。

「構造モデラー+基礎」新発売

どうも、「構造モデラー+NBUS7」の噂や情報がまったく入ってきていないのですが、その基礎計算のソフトウェアが2月に発売となります。本体の動きが少なかったのは実は基礎の計算がないから、とも言われていましたが、本体より約一年後の発売となりました。

それでも完成版にはほど遠く、杭・地盤の計算に対応するのは6月頃・・・らしいです。つまり先行バージョンになります。よって「構造モデラー+NBUS7」と「BUS-基礎構造Ver5」を持っている旧来からのバージョンアップ組は、無料で使う事ができるようです。ただし、この場合でも、6月リリースの新バージョンの予約が必要ということから、期間限定で無料で利用できるという解釈のようです(あってます??)。

ちなみにこの状態でも良いよ、という方向けに早期導入価格が設定されています。もちろん6月のアップも無料で対応となります。

ただし、この基礎は、なんと年会費が必要で年3万円がかかります。本体から比べると微々たる金額に感じますが、複数ライセンスの割引もないようなので、気になると言えば気になります。他社ってどうだったかな??と感じます。

ともあれ、環境は大分整ってきました。これを機にNBUS7に移行が加速されれば良いのですが。

構造モデラー+NBUS7の新機能(2020年8月版)

機能追加は順調なのでしょうか??

名前からして短くわかりやすくして欲しい(販売店要望)のですが、SS7(わかりやすいな~)と違って、なんだか分からないと評判の構造モデラー+NBUS7。未だ使っている人に出会わないのですが(大汗)。

さて、8月に公開されたVer1.0.1.0を見ると、現状が読めてきそうです(リンクはその当時)。

平面図や立面図のCADデータを利用して、通り芯、階高情報などを取得できるそうです。また平面図から柱、壁、雑壁の自動作成が出来るそうです。レイヤ分けなど厳格なんでしょうけど(涙)。計算については、付着の検討・付着割裂破壊の計算機能や、S造はりの水平面内剛性を考慮した応力解析と断面検討機能がつきました。その他続々と計算機能が増強されています。

またSNAPとの連携もできるようになりました。これは要望が多かったのでしょう。入力ミスなどを見つけ修正しやすいようにアシスト機能も充実してきました。この辺は他社に比べて先行していましたが、そろそろ古めかしくなってきているのでもう少し何とかして欲しいところですが便利です。

ざっと見てもこの程度です。発売して半年経っているのですが、開発ロードマップも随時更新(つまり・・・)しています。基礎フーチング・スラブの計算や杭の計算は2021年以降とかなり先です。またBIM連携の象徴的存在のST-Bridgeの対応もまだのようです。なかなか大きく宣伝できないのもわかるような気がします。

10月になって他のソフトのアップデートも活発にやっており、信頼の高い構造計算ソフト会社であるのは間違いないのですが、フラッグシップがこれだと気になります。SNAPの新バージョンの発売もツッコミどころ満載なのですが、既に完成されたソフト群があるので地道に待ちましょう。

構造モデラー+NBUS7に、SNAP連携提供開始

8月3日に発表になっていますが、一貫構造計算ソフトの構造モデラー+NBUS7(以下NBUS7)に、SNAP連携機能が搭載されたようです。形状入力が柔軟になったとはいえ、まだまだ任意形状解析ソフトにはかなわないですし、より高度な弾塑性解析を行いたいときなどに効率的に連携できれば良いですね。なかなかユーザーの感想が聞こえてこないので、売れているのか?本当に心配になります。

ユーザーがブログ等で紹介するまで待つ姿勢ではなく、積極的に尋ねたり、レビューを依頼したりは、必要なことだと思います。発売から半年ですがブログやTwitterを見てもほとんどユーザーの声はありませんね。メーカーのオンラインセミナーを見る限り良いソフトに見えるのですが。ホームページにお客様の声というコーナーがありますが、ここもBUS-6までしかありませんね・・・。比較的新しいソフトである、WOOD-STやi-ARM(まあ別会社か)もまったく感想すら載せられていません。これでは売れませんね・・・。製品の良し悪し以前の問題かと。オンラインセミナーなど力を入れているようですが、認知度が低いです。それをたくさんの方に見てもらおうという熱意が感じられません。後から知らなかった・・・と言われることが多いです。

新型コロナウイルスの影響で、営業環境など大きく変わりました。それはどこも一緒です。より工夫して新しい手法を考えて行かなければなりません。また効果はすぐには出ないので、継続していくこと、常に改善をしていくことが重要です。他社、他業界のやり方を学ぶのも大切だと思います。

他社も含めて、現在は在宅勤務も含めシェア拡大のチャンスです。在宅勤務に柔軟に対応することを放棄した会社は取り残されると思います。価格の問題ではありません。ライセンス管理、インストールの方法、購入から使えるまでの時間、添付ファイル送付時のセキュリティ管理、FAQの充実、使用事例の紹介などやるべきことはいっぱいあると思います。またオンライン販売にしても、未だHTTPS化していないところもあります。最近ブラウザで警告がでるページが増えています。これでは売れないと思うのですが(汗)。

さて、私も夏期休暇の間にいろいろ頑張ってみようと思います。

※ちなみに、構造モデラー+NBUS7は、早期導入キャンペーンを実施しているそうです。ようやくオンラインショップでも購入できるようになっています。

「構造モデラー+NBUS7」オンラインセミナー新製品説明会の感想

珍しく(?)長文ブログです。実況のように動画見ながらタイピングしているので。

新型コロナもあり、新製品の発表会なども普通にZOOMなどで行われるようになりました。これは良い面もあり、いちいち地方から東京に見に行かなくても最新のセミナーを受けられてりしますし。逆に、営業側から見ると名刺交換できなかったり、気軽に質問しにくかったり、旧知の知り合いにあう機会が減ったり・・・デメリットも多いです。しかし、新型コロナ後も新製品発表会などはZOOMで、などという流れは残ると思います。時代は確実に変わっていきます。

さて、新製品というには、時間が経ちすぎている割に「謎」な、構造モデラー+NBUS7。名門構造システムの新一貫構造計算ソフトなのですが、使っている人の話は皆無ですし。もしかしたらミステリアスを売りに?しているのではないかと思います。

営業のIhさんの名司会で始まり、講師の開発のIsさんの説明に。ZOOMもこんなことが簡単にできるんだな、と私のようにZOOM初心者は感じます。

最初の説明で、CADで構造図を入力するインターフェイス部分が構造モデラーといい、構造躯体形状と構造モデルが違うといままでの一貫構造計算ソフトの欠点を解消している構造計算ソフト、ということになります(もちろんそのままになっているソフトは未だないですし、構造モデラーもそうではないことは後の説明でわかります)。

入力部分を担う「構造モデラー」と構造計算を行う「NBUS7」が別れています。今後のソフト構成で無限の可能性があるのですが、今のところメリットはほとんど内容です。今後に期待ということでしょう。

任意通り心とCADデータの活用がポイントとなっています。CADデータを読み込むと、任意通り心が簡単に指定できるのが最大のメリットでしょう。XY軸だけでない任意通り心を置けるので複雑な形状の建物も入力しやすいです(HOUSE-ST1ユーザーなどは泣いて喜ぶでしょう)。一貫構造計算ソフトは、整形の建物の一部を拡張して不整形に、という思想でしたが、かなり進歩しています。

マルチディスプレイを考えた画面操作も魅力です。見た感じはBUS-6と似ています。操作性もBUS-6やDRA-CADと共通化しているので、これらのソフトを使っている人は移行しやすそうです。

リボンメニューを採用していますが、HOUSE-ST1などを見る限りリボンメニューは使いにくい!と思ってしまうかもしれませんが、大分進化しています。またキーボードショートカットもあるのでキーボード操作メインの方も安心です。HOUSE-ST1は・・・(以下略)。プロパティの操作も最近のソフトらしく洗練されています。新規プロジェクト作成ウィザードは、改良されていますがかなり古くさいです。他の進化が大きいので改良されていても、う~んと思ってしまいます。この画面、私的には苦手ですし、旧BUS-6も同様の思想なのでね。ウィザードとは?という根本的な部分に戻ってしまうのですが。まあBUS-6に比べればかなり良好です。頑張れWall-1といった感じです。SEINと比べても良い感じです。設計の新しさを感じます。もっとも一般的な建物の情報を簡潔にしているため、複雑な建物の入力ができるが、やっぱり一般的な建物を主体にしているんだな、と感じます。それでも3D画面との情報の連携などで、入力ミスは減ると思います。使用しているパソコンがわからないのですが、サクサク入力出来ているようです。計算速度は速くなっても動作が遅くなっては元も子もないです。見た限りは心配なさそうです。部材の寄りも簡単に入力できます。一貫構造計算ソフトは古い世代しか使ってなかった(SS1とかACE許容とか)なので、隠せの感があります。

ST-BridgeとRevitからデータを読み込めるようになるようです。ST-Bridge・・・本当に使えるのでしょうか?(これはソフトの責任ではありません)。CADデータから通り心や通り符号を読み込めますし、その他いろいろ読み込めるようですが、ルールや制限がね。レイヤ分けなど注意が必要です。それからRC造メインのようです。まあRCのユーザーのほうが多いからこれは妥当だと思います。立面図で開口入力できるが、事前に反転など必要などこなれていない部分もあります。まあキープランをこのように書けば、という指針があるわけですから、逆にこれからマスターする方は違和感なくできると思います。CAD入力がいい加減な方(手書きライクの方)は、ちょっと苦戦するかもしれません。開口は私が苦手とするところなので、開口もCADデータを活用し、モデル化しなくても三角形などの開口をいれらるのは良いと思います(三角形一回やりました・・・)。

高速化は嬉しい項目です。たしかBUS-6でも速度アップしたはずですが、速度が速いのに越したことはありません。果たしてどれくらいのパソコンを買ったら良いのか?メーカー推奨や、性能の違いを数値化してパソコン購入の目安を示して欲しいところです。プロパティが右側に固定できるのか?画面だけだとわかりませんが、もしHOUSE-DOCのような形になってくれるのであれば、またはサブディスプレイに固定などできるのであればかなり便利そうです(見た感じどちらかは出来そうです)。履歴管理の機能も充実してくれると、更に楽そうです。この機能期待しています!!左右で前後のモデルを比較・・・なんてできると面白いかもしれません。

でも、実際に触ってみないとわからないですよね??2層3スパン程度、ルート1限定でフリーで公開して欲しいところです。意外とそれでも良さがわかると思います。教育現場に配ることもできますし、新人研修にも使えそうです。書籍がでるかもしれませんし、youtuberが試用動画をアップするかもしれません。新ソフトなのでどうしてもわからない、という方も多いと思いますし、新型コロナで営業もしにくいでしょうから。ちょっと考えてみてください!!

計算書のプレビューは最近の構造システムの美学で、他社に先行しています(そんな気がします)。ただソフト毎に仕様が違うのが難点なんですが。

NOUTで計算履歴データを複数表示できるのはいいですね。これ私はかなり重宝すると思います。

さて、最後に今後の追加機能、開発予定がでています。果たしてロードマップ通りにいくのでしょうか??とりあえずこの夏に公開される予定も多いので、果たして今現在大丈夫なのか?が若干不安ですが・・・。

セミナー全体の感想としては、もう少し新機能をインパクトをつけて説明したほうが良かったかなと思います。聞き取りやすく、内容も理解しやすかったのですが、購入しよう!という強い動機付けにはならなかったかと思います。新製品なのだから新機能を自信を持って説明!!でいいと思います。設計思想的には既に他社が取り入れてるものも多く、他社との違いがわかりにくいので、どっかの構造屋さんが比較とかしてくれるといいな~と思います(これはメーカーの役割ではないです)。

内容を聞いた限りでは、SS7の良いライバルになるかな?という感じです。SEINやASCALとはやっぱり違うような・・・。まあそれぞれ実務で使っている人に感想を聞いていきたいと思います。

明日、 「構造モデラー+NBUS7」オンラインセミナー 新製品説明会 午後1時半から!!

「構造モデラー+NBUS7」オンラインセミナー 新製品説明会

6月23日(火)13:30~14:30

何かと話題にならない、新構造計算ソフトのNBUS7。比較的構造システム社と親しい私でも何もしりませんから(・・・)。気合いを入れて準備しているそうですので、是非ご覧ください。6月23日(火)の午後1時半開始です!!

構造モデラー+NBUS7 アップデート

はい。構造モデラー+NBUS7がアップデートされています。長い名前ですね。いい加減、NBUS7でいいでしょうか(汗)。

当初は、通常版だけでしたが、現在は低層版が販売されています(出荷は8月??)。7月31日まで大特価のモニター販売価格で販売されています。特にBUS-6ユーザーには魅力的なバージョンアップ価格が提示されていますね。18万円+税ですから。6層まで計算できるのでこれで十分という方も多いのではないでしょうか?

ちなみに低層版の新規モニター価格は72万円+税です。昔の感覚ならまあまあ安いのですが、今だと高いと思う方が多いと思います。3層までのHOUSE-NBUSとか30万円くらいで出したら、売れるだろな~と思います(まあその前にWALL1やHOUSE-WLをリニューアルして欲しいけど)。



なまあずショップでは、通常版、低層版の新規・バージョンアップのモニターキャンペーンを受け付けております。通常版は既に発送可能ですが、低層版の出荷は8月を予定しております。

構造モデラー+NBUS7 新規

構造モデラー+NBUS7 バージョンアップ(BUS-6から)

構造モデラー+NBUS7低層版

構造モデラー+NBUS7低層版 バージョンアップ(BUS-6低層版から)

構造モデラー+NBUS7低層版

以前は、通常版しか価格表が公開されていなかったのですが、低層版も公開されていますね。またモニターはめでたく100名突破したようですが、7月31日までモニター販売を継続しているようです。まあ使っている人あまり知りませんが。実務者は忙しくてレビューしているヒマがないでしょうし、BUSユーザーのブロガーは少ないでしょうから。キャンペーンのページはこちら。

さて、低層版の定価は90万円です。この時期の新製品としてはかなり強気な価格設定です。年会費は同じです。2本目以降の年会費は半額ですが、それ以上も柔軟に対応してほしいところです。低層版の制限は6階建てまでで、8月頃の出荷となります。この時期積極的にしかければ・・・と商売人は考えますが、どうもメーカーはじっくり構えていきたいようです。

ちなみに構造ソフトの低層版は5階建てまでで、67.5万円です。構造モデラーの操作性で、価格については見解が変わります。他社のように、積極的にレビューを書いてもらい、実務者の声を購入迷っている層に早く届けて欲しいところです。

「BUS-6+Revit Op.」が建築確認システムの法適合自動判定プログラムの一部として採用。

構造システムの一貫構造計算ソフトBUS-6。清水建設と日本建築センターが共同で新たな建築確認システムを確立し、設計者が確認図書として提出するBIMモデルの法適合性を自動判定するプログラムの1つとして、BUS-6+Revit.OPが採用されたそうです。

構造システムのお知らせのページはこちら。

どんどんこんなふうになってくるんでしょうか?そういえば、NBUS7のRevit Op.っていつ発売されるのでしょうか??目処があるから、旧バージョンのRevit.OPを採用している、とも読み取れます。それにしてもRevit関連は高いな・・・。



構造モデラー+NBUS7の低層版

低層版の質問が多いので、メーカーに確認してみました。

・低層版のリリースの予定はある(時期未定)。

・現在発表されているモニターキャンペーンのBUS-6会員移行価格は、通常版から構造モデラー+NBUS7へ移行の価格で、低層版からではないこと

のようです。まあ既存ユーザーは早く製品を見てみたい!!という気持ちはあるのはわかりますが、別にBUS-6は不満が多い一貫計算ソフトでもないので、長い目で見守りましょうね・・・。
