SEIN木造セミナー

昨日開催されたSEIN木造セミナー。本来は新製品であるSEIN La CREA Premium木造の新製品発表！！を兼ねて・・・であると思われたのですが、そっちは脇役で（・・・）山辺豊彦氏の有益な木造の講演でした。内容は実務的な内容で良かったですね。逆に迷いもできましたが（苦笑）。

さて、事前に製品の内容を聞いていましたのでSEIN La CREA Premium木造の発表内容には驚きはありませんでした。今日の山辺氏の講演とSEINのウリが混構造であることから、誤解が生じていますが（他の構造計算ソフトメーカーの方も指摘していました）、木造単体で計算出来るソフトです。これは事前にメーカーデモをしてもらったときに確認しています。ASTIM同様、S・RC造の一貫構造計算ソフトと同じソフト上で動くソフトです。ASTIMがASCALと連携という形をそれぞれ独立したソフトという立場を表面上取る（もちろん別売り）のに対し、SEINはSEINのオプション的位置づけです。どちらも揃えれば同じような思想にも拘わらず売り方がこれだけ違うというのは興味深いです。後発で考えているメーカーさんの話を聞いてもやはり同じ土俵では闘わない予定のようなので、ユーザーが選択に迷う時代が来そうです。

デモを見た感想では、木造の部分は任意形状ソフト（FAPとか）に近い入力手法で、出力が一貫という非常に合理的な感じを受けました。FAP-3とかで計算書を作ると、構造計算書の書式を整えるのが大変で二の足を踏んでしまいますが、元々一貫計算のSEINはその計算書の見やすさ、好みを置いておけば、書式が整ってくれます。個人的には見やすい（SEINユーザーだから当たり前か・・・）し、CSVはなんとかしてくれ・・・なのですが、同時発表のCREA Viewerで周回遅れだった部分が補えるので良かったな、と思います。金物などが登録されておらず使いこなすまでにいろいろ設定しなければならず、S造の一貫計算に慣れているとギャーという感じです。木質材料のデータベースはそれなりに揃っているのはいいですが。

特徴的なのが、耐力壁のモデル化は今のところ壁エレメントに置換する点と、壁倍率を指定できる点です。耐力壁の剛性計算で、壁倍率から計算することができるので、非常に手軽です。このあたりは壁倍率の概念がないWOOD-STより簡易でいいですね。また存在壁量計算もできますので、４号向きなのでは？と思ってしまいますが、あくまで補助的で、このソフトは大規模木造や混構造向けの構造計算ソフトのようです。住宅もできる、程度に考えた方が無難です。

SEINを持っている人なら２０万円（キャンペーン）で購入できるので気軽です。ただ部材制限は持っているSEINと同様なので、CEを持っている場合、柱２００部材、梁４００部材の制限がかかるとみていいでしょう。木造はS造より柱数が多いので、住宅レベルでも超えてくることは十分ありえるので注意が必要でしょう。このあたりはどの部材が・・・ということを含めメーカーがそのうち開示してくれると思いますので、注意して選定したいものです。



WOOD-STファーストインプレッション

４６条２項ルートの木造構造計算ソフトWOOD-STが届いたので、ファーストインプレションです。予定通り１１月頭出荷でした。初回注文分は皆様の元に届いていると思います。

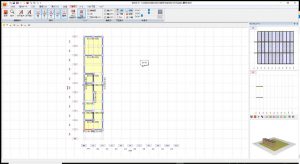

本当に見分けがつかない外観

WOOD-STの最大の特徴は、従来難しいとされた壁量計算によらない４６条２項ルートの構造計算をHOUSE-ST1同様の入力しやすいユーザーインターフェイスで実現したことだ。SS7やBUS-6といったRC造の一貫構造計算ソフトは、昔に比べれば非常に操作性が向上していますが、やはり操作に習熟するのに時間がかかります。その点、WOOD-STは、グラフィカルな画面というだけでなく、HOUSE-ST1で積み上げた操作性を採り入れており、計算部分はともかく操作で戸惑うことが非常に少ないです。画面が似ているHOUSE-DOCやHOUSE-省エネといったソフトと比べてもはるかにHOUSE-ST1に酷似しており、ちょっと見には見分けがつかないくらいです。

また屋根入力、見つけ面積入力、CAD下図機能など主立ったHOUSE-ST1の便利な機能も搭載されています。これらの操作性も同じなのでHOUSE-ST1のユーザーは迷わず乗換、併用が可能だと感じます。

方杖やK形ブレースは表示で再現できる

はい。きちんとモデル通り再現できます。入力設定もシンプルでモデル化しやすいですね。凝ったことができない反面、設定や入力が簡単なのがいいです。

スキップフロアは各階の間に一層配置することができます。HOUSE-省エネのように層を挿入する形です。高さは自由に設定できます。数値で指定するため、グラフィカルに設定できないのが残念ですが、意匠検討が終わっているなら特に問題はありません。

母屋下がりなど立面的非整形、３階上のペントハウス、トラス屋根の解析などには対応していません。平面的な斜め軸には対応していますが形状的には比較的シンプルなものが得意なようです。

ややわかりにくいリスト関連とK-DB

各部材は、ソフト自体に実装されておらず、基本的にK-DBを通しています。K-DBや構造システムのBUSやDOC-RC/SRC、SNAP、MED-3などの構造計算ソフトで共通に利用できる構造系データベースです。メーカーからみれば管理が一元化できて間違いなども起こしにくく良いシステムですし、ユーザーから見ても複数のソフトを利用しているのであればメリットを享受できます。もっとも単体で使う場合、２つのソフトをインストールしなければならないなどデメリットもあります。

WOOD-STは、木材や金物でデータベースを利用しています。そのためHOUSE-ST1のように樹種などを登録する必要はほぼありません。コレは便利です。金物は、テックワンとプレセッター（SUも）を利用できます。わかりにくいのがソフト毎に使えるものが違うこと。例えば、MED-3で使えるテックワンP3プラスは今のところWOOD-STでは使えないこと。

細かいことを考えなければ、細かいパラメーターの入力を少しでもしなくていいのは大きなメリットです。将来性も含め柔軟な対応ができるk-DBに接続できることのメリットも今後でてくると思います。

秀逸なHOUSE-ST1からの変換機能

一番上の画面キャプチャはHOUSE-ST1のデータをそのまま変換したものです。屋根の形もきちんと伝わりましたね。荷重なども再設定不要です。耐力要素は自分で置き換えなければなりません。自動変換したままだと、各耐力要素は、壁倍率を基準耐力に置き換え、その耐力要素全体の耐力として算出します。壁の長さで計算していた人はかなり戸惑うと思います。ただこの方式のおかげで、傾斜によって耐力が変わるブレースや、柱自体に取り付く方杖なども適切にモデル化できます。構造用合板のみ使っている場合は、告示の耐力で問題ないならだいたいの数値として目安になりますが、筋かいも倍率で変換して方向は無視しているので、こちらは危険です。HOUSE-ST1から変換する場合は筋かいを使わない方が無難です。といってもすぐに目安の耐力がわかるのは非常に良く、４６条２項の必要耐力に慣れていない人には耐力目安がわかるので非常にありがたい機能です。

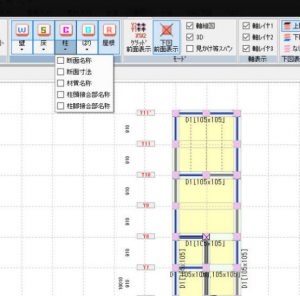

各要素の表示を切り替えられるのは便利

HOUSE-ST1を使っていると梁サイズとか表示して欲しいな～と思うのですが、WOOD-STはパラメーターが多いので、常時画面に表示することが可能です。項目もある程度カスタマイズで来ます！！この機能は本当に便利です！！HOUSE-ST1に早く搭載してほしいものです。

計算書もシンプルで見やすい

計算書は、HOUSE-ST1のように画面で見やすい形式です。各項目にクリックで飛べるので見たいところをすぐに見ることが出来ます。計算書内容は見やすくわかりやすいのですが、やや枚数は多め。新しい分野のソフトなので見やすさを優先したようです。応力図は小さな物件なら見やすいですが、ちょっと大きめになると見にくくなるのが難点です。RC造に比べて部材数が多くなりがちなので、今後も改良を続けていって欲しい点の１つです。

RC造・S造の構造計算ソフトを使いこなしている人にとっては見やすいでしょう。木造の新グレー本準拠の構造計算ソフトから見ると、総合的な壁量の表がない（壁量計算がないので当たり前）、金物の引き抜き図がない（フレームで・・・）とか戸惑いますが、１つ１つ丁寧に見ていけば大丈夫です。

改善してほしいところは？

改善して欲しいところは、サンプルがとにかく貧弱です。とりあえずスキップフロアや方杖など入力事例にはなっているものの、現実的な建物モデルではありません。またサンプルは一個しかありません。計算や耐力設定が難しめなソフトなので、できれば３例くらい欲しい所です。

HOUSE-ST1で便利だった機能が一部ないのも気になります。二次部材の計算はありません。計算書のエラー表示機能は貧弱で最初は計算書のどの部分にエラーがあるのか？わからないほど。一応、ST1で好評な伏図にエラーやワーニングの表示は出るのですが。計算書のCAD変換もできないので、補助計算書や、構造図を作るときに不便です。入力モデルの梁伏図と軸組図はCAD出力する機能はあるのですが、これだけだと構造図を描くときに不足感があります。恐らくHOUSE-ST1を元に作ったわけでは無く、一から作ったソフトをHOUSE-ST1に思いっきり似たユーザーインターフェイスを被せたのでしょうから、今後、HOUSE-ST1で好評な機能は搭載していくと思います。

また基礎の計算がないのが非常に残念です。開発はしているようなので後日搭載なのか？オプションなのか、いつぐらいにリリースされるのか？知りたいところです。

今後に期待！！

新製品ということで、これからどんどん発展していくと思います。印象として非常に操作性が良い反面、どうやって設計していくのか？がわかりにくいところがあります。ここはより一層のヘルプやサンプルや設計資料の充実などで補っていただければ、と思います。

まだ機能は不足していると思いますが、現状でもかなり実務に使えそうな手応えです。私も数個モデルを作りましたが、木造２階建ての狭小スキップフロアの構造なら３０分程度でモデル化できました。これはST1と同レベルです。個人的には大規模というより、ちょっと凝ったスキップフロアのある狭小住宅や、間口が広いショップなどの構造設計に威力を発揮すると思います。高倍率耐力壁や方杖といった要素はそういったものに親和性が高いと感じます。他の木造構造計算ソフトからの乗換もそんなにハードルは高くありません。ともあれ、新グレー本の構造設計に限界を感じた方、S造やRC造から木造に移行したい構造設計者にお勧めです。
