KIZUKURI Ver8 ファーストインプレッション 目玉機能2つは???

はい。届きました。メールで認証等届くのに、20日発売が25日発送になって26日届くのはどうなの??とは思いましたが、普通のユーザーは検証してから利用すると思うので、これはこれで問題ないかと。

さて、今回のバージョンの最大の目玉は「斜め壁」です。届いてから気がつきましたが、この機能は他社のものを凌駕するつもりは毛頭なく、とりあえず感が強いです。そもそもkizukuriの仕様では作り替えない限り難しいのは周知の通りですからね。

まず制約から。斜めに配置できるのは耐力壁と壁のみです。

『えっ?????』

という感じです。つまり「土台」も「梁」も「線荷重」も配置できません!!

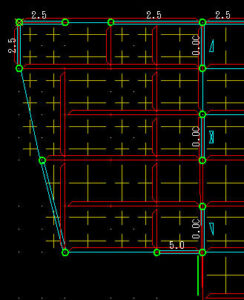

サンプルを見ると仕様がよく分かります。

ということで計算できるのは、直交座標に置き換えた耐力壁の「剛性」と「せん断耐力」のみです。この時点で期待してたユーザーは大きく裏切られることになります。なので見たまま計算するのがウリのkizukuriが見たまま計算出来ません。何せ土台はXY直行方向のみで、壁のみ斜めなので。余計混乱するような気がします。床は四角く表示されます。そして金物の計算も対応できずN値計算での対応となります。う~ん。混乱する(笑)。斜め壁の梁上の柱、耐力壁は苦労しそうです。ちなみに斜め方向の筋かいも入れられません。面材の倍率は入力出来ますが、倍率が伏図に表示されません。斜め通り数も制約があり、複数設けられるが、外周部のみに配置できるようです。

あと、私の環境だけかもしれませんが、斜め方向を入れると計算速度が著しく落ちます。またプログラム自体が落ちることを何回も確認しています。過去のバージョンではあまり見ない現象です。初期バージョンとはいえ、ちょっと使うのを躊躇してしまいます。

というわけで、今のところあまり期待しないほうが良いでしょう。将来に期待です。

次がCAD下図。これも他社のを想像していると、いろいろ裏切られます。

CAD図面上に原点の○を入れて読み込む方式です。原点を明示できるのでズレにくく良い方法です。JWWを読み込めるのも良いです。しかし、CADの再現度はイマイチですし、レイヤも選べません。ちなみにON・OFFはF6キーでできます。最初は戸惑います・・・。

CADできれいな車の絵だったのですが、下絵だとこのように省略されます。恐らく簡易的にJWWを読み込んでいるのだと思います。

とりあえずVer8の目玉機能は、こんな感じです。大きな一歩ですが、これからkizukuriを買おうとする新規ユーザーを取り込むには、いささか厳しい内容だと思います。既存のユーザーなら試行錯誤しながら使おうと思えるレベルで、一部の作業を省力化できますが、ソフトの入力に手慣れていて構造計算をそれほど知らない方には、結構厳しいかもしれません。

まあ他にも新機能はあります。今回は衝撃的だったので、次回に良い機能は残しました・・・。youtubeやネットラジオ「Catfishなおうち」でも紹介していこうと思っています。



KIZUKURI Ver8へのバージョンアップ価格

事業譲渡により引き継がれたので、しばらくはバージョンアップの価格体系がわかりにくいだろうな、と容易に想像がつくKIZUKURIのバージョンアップ。普通はメジャーバージョンアップの時にバージョンアップ料金が発生するのだが、KIZUKURIの場合小数点以下がメジャーだったりするので面倒です。なのでVer7系のバージョンアップ代金が2種類存在します。最新の7.7の場合は0.5UPということで7万5千円、6.7~7.1という普通の人なら意味不明の範囲のバージョンからのVer8へのアップは18万円となります。しかも価格改定がありました・・・。以前のバージョンアップ金額を知っている方なら、非常に高いと思うかもしれませんが、普通に考えたらそんなものです。ただバージョンアップが安価で使えた期間が長かったKIZUKURIなので、従来の年配のパワーユーザーは不満と不安を覚えているのは確かかと。

ちなみに高すぎると思ったのかもしれませんが、Ver6.7~Ver7.1からのバージョンアップは11月19日までは3万円お得にバージョンアップできます。意外とこの時期のKIZUKURI使っている人多いですからね。

私も一応今回が最後だと思ってバージョンアップ申し込みました。kizukuriの利用頻度が落ちていることもありますが、小規模木造に今までよりも注力するのはやめようかと思っています。kizukuriを含めて良いソフトも少ないですし、それはメーカーというよりグレー本に起因するわけで、46条2項ルートを含め、他の構造にシフトしたほうがいいかな?とも感じています。

木製筋かい型制振壁「フェニックスツリー」

久々に(?)格好良い名前の木造用耐震壁の登場です!

株式会社住宅構造研究所の新しい制震機能を組み込んだ耐力壁です。

住宅構造研究所といえば、ガーディアンウォールですが、制震壁もいくつか出しています。ラインナップが覚えにくいのが玉に瑕なのですが・・・。

さて、フェニックスツリーは、筋かい型を採用して、ダンパーを小型化に成功したことで、ローコスト化を実現しています。確かに見た目もスッキリで、ダンパーを組み込んでいるようには見えません。ダンパーは粘弾性ダンパーを採用しているので、外周側にはあまり採用したくはないかな?と思います。揺れが減るだけで無く、損傷を防ぎ、大地震後の補修が少なくても済む可能性が高くなります。また施工も1壁30分程度と、ここも大きな強みとなります。仕口型に比べて取りつけ安そうです。

加湿器を買う

新オフィスの生活にも慣れました。4方向に窓があるのは換気の上で本当に便利!中二階のありがたさも感じます。日当たりが良すぎて乾燥しやすい欠点があるので、加湿器を導入しました。



これです。まあ良いこといっぱい書いてありますが、やはり大手メーカーとは違いますね。秋口に新型コロナ対策として加湿器が有効という記事やニュースが流れたので、売れているのでしょうね。大手の商品は少なめでした。在宅勤務で使いたいという人も多かったようですし。

さて、この商品。値段的には安くはないのですが、大容量6リットルが魅力です。目に見えていますし。メンテナンスも空気清浄機併用タイプなどに比べても楽です。タイマーもついていて、ミストも3段階。自動湿度調整機能も付いています。リモコンも・・・と思うのですが、その機能設定は最低限。それぞれの機能を1ボタン割り当てているので、間違えることは少ないのですが、できることは限られています。まあ間違いにくいのはメリットといえばメリットです。逆に設定をボタンを押さない限り確認できないのは、嫌な方もいるかもしれません。

それなりに多機能で十分使えます。水滴の大きさも小さめで手で蒸気に触れても濡れる、ということはありません。昨年モデルに比べ除菌力がアップしているようですが、この手の機能をあまり信用しませんし、説明書にもこまめなメンテナンスは謳われているので、メンテナンスフリーというわけではありません。次亜塩素酸水に対応しているのはいいと思いますが、何か特殊なシーンでも無い限り使わない予定です。

この機種のハイブリッドというのは、基本は超音波式で、加熱ヒーターも併用できるのがポイントです。加熱式のほうが雑菌の繁殖は抑えられるので、うまく使い分けていきたいです。蒸気が熱くならないのがいいですね。音も比較的小さいですし。

出力が大きいので20畳くらいまで使えそうです。うちの事務所なら秋口は最低のミスト量で大丈夫そうです。

デメリットは、肝心の自動湿度調整機能があまりあてにならないこと。これはどの機種でも同様ですが、ムラが大きいような気がします。でも長時間運用では、無いよりマシです。またフタの取り外しが説明書と違うのも減点対象。これは添付で一枚紙でいいから追記して入れておいて欲しかった。

概ね使い勝手も良いですし、今のところ目立ったマイナス点もありません。水の中にアヒルを浮かべたら楽しいのにな~と感じますが、どうなんでしょうかね????

iPhone12シリーズ発表

近年方向性が迷走していた感があったiPhoneシリーズも、ようやく焦点が定まってきたようです。その方向性が正しいかどうかは、結果を見てみないと分かりませんが・・・。

まず、前機種5G対応。これは事前に予測できたことでした。現在非常にエリアが限定的ですが、実は数年後に一気にエリアが拡大します。それがいつからか?はわかりにくいのでもしかしたら次の機種に機種変更するタイミングではないかもしれません。それなら今のうちに5Gを、と思うのが自然の流れです。iPhoneは中古価格が下がりにくいというのも買うメリットです。なので5G対応は大歓迎といえそうです。

軽く丈夫になったこともメリットが高いです。長く使い続ける人が増えることから、安心感があります。防水防塵等級IP68水深6mまでとこちらもバッチリです。

そして比較的安価なラインナップになったこと。特に旧iPhoneSEを思い出させるiPhone12 miniが発売になりました。miniは74800円からとなっており、スペックも良いので割安に感じます。最近の高値傾向から少しだけ安価に見せることによって購入者の拡大を見込んでいると思われます。

カメラはデュアル構成以上。これが安価な新iPhoneSEとの大きな違いになりそうです。

個人的には指紋認証がないことが残念ですが、これはアップルの大きな指針でしょう。恐らく指紋認証より顔認証(アップルの)のほうがセキュリティ的に優れているという認識なんでしょう。コロナが終われば間違いなくそうなるので、その方向に舵を切ったのでしょう。googleは逆に指紋認証に舵を切った感があります。どちらが正解なんでしょうかね??またイヤホンジャックも復活しませんでした。Sonyが復活させてきていますが、果たして・・・



HOUSE-ST1 Ver8ファーストインプレッション

2020年10月新発売の木造構造計算ソフトHOUSE-ST1 Ver8のファーストインプレッションです。

今回は、大きな法改正も計算マニュアルの変更もない時期のバージョンアップということもあり、機能アップや、使い勝手のブラッシュアップがメインです。なのでバージョンアップをしないという選択もあるので、珍しくレビューを多く求められています。たぶん買うかどうか?判断しにくいということでしょう。

告示の変更により、構造用合板の倍率がCN釘を使った物が加わりましたが、前バージョンではなぜか?加えませんでした。このことの批判は多かったのですが、今回無事にデフォルトで使えるようになりました。

新機能がどのようなものがあるかは、別途ハンドブックにまとめましたので、興味のある方はこちらでPDFダウンロードしてみてください。

一通り使って見て感じたのは、無駄にアイコンの色などが変わったことは置いておいて、メニュー体系がブラッシュアップして飛躍的に使いやすくなったことです。バージョンアップのたびにメニューが加わり、非常に複雑になってきていましたが、ようやく整理されて使いやすくなりました。これは既存のバージョンになれた方は「あれ?」と思うかもしれませんが、最終的には作業しやすく感じると思います。新規の方はより使いやすいソフトだと感じると思います。

また長年計算時に、いちいち設定がでてくる独特の計算実行を改め、計算条件を別途にすることにより、直接チェックに入れるようになりました。元に戻す方法も用意されており元が良い方にも配慮されています。ちょっとの差ですが、スピーディーに計算できるようになりました。ルート2への切り替えやJIS A 3301の切り替え、出力記号や検定計算の数の設定なども、計算条件でできるようになったので快適です。ルート2に変えると帳票も自動で変わるのも便利です。

入力自体の改良は、梁交差部を越えて配置すると自動で分割され梁が配置される機能(kizukuriなどではお馴染み)など入力がある程度で小幅なブラッシュアップに留まります。ただ梁壁入力画面に、梁や壁のプロパティを表示・非表示などを切り替えられる機能(WOOD-STではお馴染み)がつきました。特に外壁・内壁を表示できるようになったので今までよりチェック・編集が簡単になりました。

一番の改良は構造計算結果の画面でしょう。今まででも構造計算ソフト界随一の部分でしたが、更に更に改良されました。ユーザーインターフェイスも一新され、更に使いやすくなりました。。描画属性の変更も行えるようになりましたし、ページを回転して確認できるようにもなりました。CAD変換なども詳細マウス操作モードにより、各項目からできるようになりました。またクリップボード転送も簡単になり、Excelに手軽に転送できるようになりました。こういう機能って項目により限定されたりするのですがその制約がありません。一般事項の建物概要なんかもクリップボードは項目毎に転送できます。CADもページ毎に転送できるようです。非常に便利に追加検討書や図面を作成することが出来ます。

クリップボードを介してExcelに転送。きちんと項目毎になっている。

CAD変換。枠や文字や表もCADデータに変換できる。

また出力できる帳票も増えました。ルート2がらみが強化されていますが、計算ルート判定や、プリチェックメッセージ一覧も同時に出力出来るようになりました。ルート判定、エラーやワーニングのチェックが楽になりましたね。今までみたいに他の画面を参照しなくてもチェックできるのは、思いのほか快適です。あと、柱頭柱脚の金物図が、他社のように各階柱頭柱脚でも出力出来るようになったのは便利です。これでCAD出力すれば、簡単に金物図が作成できます。ここまでやると、構造図を作成するコマンドを実装したほうが良いレベルまで来ています。まあ機能を駆使してオリジナル帳票を作る方が楽しいかもしれませんが。

目玉のCEDXM機能は非常にシンプルで設定がないので、機能としては楽なのですが、逆に制約もあります。またその割に変換出来る項目が多く、各階の地震力荷重なんかも転送できますので、Wallstatに自動で入力されたりもしてビックリします。転送出来る項目のON・OFFが欲しい所です。プレカットとは他のCAD同様大きくシステムが違うので、限定的な転送になりますので、実質Wallstatへの転送がメインだと思います。恐らく専用ではありませんが、ある程度想定した作りになっているので、Wallstatを使う場合も大きな武器になりそうです。また各要素をCEDXMに転送できたり要素を読み込めるわけで、例えばKIZUKURIにデータを転送したり、逆にkizukiriデーターを読み込んだり出来るのは面白いです。もちろん梁・サイズ・耐力壁などですが意外と楽しいです。もちろんアーキトレンドの梁伏図もCEDXM変換すれば使えます。複数のソフトを持っている場合、意外と活用の幅が広がるかと思います。

そんな感じで文字で説明するといろいろあるのですが、キャッチーではないのでわかりにくいのも事実なので、非常にわかりにくいです。また期待されたペントハウス対応や、斜め軸、構造図自動作図、同社HOUSEシリーズとのデータ互換など実現しなかったのも事実でやや物足りないのも事実です。しかし初めて触った人にも、既に旧バージョンを使いこなしている人にも意味のあるバージョンアップです。ここには書き切れない新機能もたくさんある(新機能ハンドブック参照)ので、特に旧バージョンをお持ちの方はバージョンアップしてみてください。後悔はしないと思います。

※なまあずショップ楽天市場店&なまあずソリューション共同企画

HOUSE-ST1 Ver8ハンドブック(新機能編)をダウンロードされた方で、なまあずショップ楽天市場店でHOUSE-ST1 Ver8を購入(バージョンアップも含む)された方には、ハンドブックのCDEXM編と構造図作成編をプレゼント!!新機能編の最終ページにあるキーワードを購入時の備考欄に記入ください。追ってパスワードを送付いたしますので、ハンドブックをダウンロードしたページからダウンロードください。両ハンドブックは10月下旬完成予定です。



HOUSE-ST1 Ver8発表!CEDXMに対応

初心者でも扱いやすい木造構造計算ソフトのHOUSE-ST1が2020年10月にバージョンアップされ、Ver8となります。既存ユーザーは有償バージョンアップとなります。10月からキャンペーンで新規・バージョンアップとも特価販売が始まります。

なお、今回のバージョンより64bit版のみの供給となります。32bitのOSを利用の方は要注意です。ちなみにWindows10とWindows8.1(それぞれ64ビット版のみ)の対応となります。

今回はグレー本の改訂ではありませんので、純粋に機能アップとなります。

目玉は、CEDXM対応でしょう。kizukuriなどライバルソフトは既に対応しているの周知の通り。今さら感がありますが、要望が多かったのでしょうか?インポート、エクスポートに対応しています。kizukuri同様データ形式から、純粋な互換性は期待できないとは思うのですが、作業の省力化及びWallstatとの連携などに威力を発揮しそうです。他社にはない隠し球もありそうです。

他は、機能アップしやすいところからやった感が強く、それほど魅力的なことはありません。その中でも軸数を200にアップ(従来は150)したのは、大きな規模や複雑な建物をやる方には魅力的かもしれません。しかしHOUSE-ST1の表示は細かいグリッドに向いていません。やはりグループホーム等ある程度大きめで整形の建物に向くバージョンアップと思います。

構造計算ルート2への対応もされました。筋かい負担水平力による応力割増を自動計算できるようになりました。従来は面倒でしたからね・・・。ルート2への要求も増えてきているので(あの高さに関する変更のせい)、出来るのは心強いです。

また、構造システム独自の構造系データベースk-DBから部材材質・接合金物をインポートできる機能を搭載しました。FAP-3やWOOD-STを使っている人にはメリットがあります。インポートレベルではなく、WOOD-STのように標準になれば良いと思うのですが、それはまだ先のことかもしれません。

他には、特定緩勾配屋根の積雪割増や、基礎ばりの2段配筋や返信布基礎の計算に対応しました。また出力・印刷機能も強化されたようです。

そんなわけで、期待されていたペントハウスの計算、本来の意味での斜め軸、4号建物の計算強化、構造図作図機能の強化などは、搭載されてなさそうです。またBIM対応や他ソフトとの連携強化も見送られたようです。まあ細かい部分はまだ発表されていないので、使い勝手等細かい部分に手をいれてくれることに期待です。

小さな住宅レベルでは、最大軸数150は十分であり、構造計算ルート2も不要です。また材質や金物のデータベースも、最初に使う物を登録しておけば不要であり、今回のバージョンアップで「HOUSE」とは何ぞや、とあらためて感じてしまいます。HOUSEと名前を付けているのに大型に対応しようとしたりするのはね。まあ他社にも十分悩みやブレはあるから仕方がないのでしょうけど。今回のバージョンアップの内容は他社だと「オプション」レベルですからね。まあバージョンアップの価格はオプションレベルなので問題は少ないのかもしれませんが、旧バージョンの持ち主が積極的にバージョンアップしてくれる内容か?という点では、ちょっと困った内容なのかもしれません。

もっとも、中大規模木造への対応は、構造業界から歓迎されます。CEDXM対応は、各社ともまだまだ使い道は未知数で実質Wallstatへの変換しやすさに使われている実状があり、それだけでも訴求力があるという悲しい状況ですので、魅力的に映る方はいると思います。

ただ、名前がHOUSEである以上、住宅設計にある程度特化して進んで欲しいな、と、しろなまずは感じてしまいます。

ヤマベの木構造 現場必携ハンドブック

ヤマベの木構造は人気ですね。ネットフリマで2冊出品したのですが、あっという間に売れました。改定される毎に買っているので古い物なのですが(汗)。

さて、今回、動画付録がある改定版が販売されていますが、小型の本で「現場必携ハンドブック」という本があることは意外と知られていません。2013年に発売されています。小型なだけで狭い机でどれだけ有り難いか・・・・ということが思い知らされる本です。木造の構造計算に必要なデータがすぐに出てくるので重宝します。

本当は自分で自分専用のものを作ればいいのですが・・・なかなかその時間が作れませんね。


Etcher Laser Proの価格と販売時期発表

SMART DIYsのレーザー加工機の新型、「Etcher Laser Pro」の価格が突然発表になりました。329800円(税別)です。発売時期は不確定ながら10月末を目指しているようです。

Etcher Laserといえば、カメラ付きで操作性が飛躍的にアップした低価格レーザー加工機で、話題になりましたね。私も本気で買おうと思いました。思いとどまったのは、CO2レーザーが欲しかった・・・からです。今回のPro版はレーザーをCO2レーザーにしただけでなく、かなりパワーアップしています。

まず出力がアップしたことで加工速度は20000mm/分と高価格帯レーザー加工機並みの加工性能を持っている事です。低価格機に搭載されているレーザーとは別物ですね。

次に安全性能。通常のレーザー加工機はそれなりに危険で排気も十分考えなければ鳴りませんが、この機種はかなり安全対策を講じています。レーザーに対する安全性だけでなく、本体のみで集塵フィルタ、水冷装置や消炎装置も内蔵しているので、単体で使う事ができます。

排気機能は集塵機能を内蔵しており、排気装置を別途用意する必要がないのがポイントです。価格は若干高くなる仕様ですが、上記のように価格も比較的抑えられているので非常に良いパッケージになっています。

もちろんEtcher Laserで好評のカメラ機能も搭載しているのでスマホで手軽に加工データを送ることが出来ます。

さて、初回販売分は100台なのですぐに売り切れそうです。しかも10%OFFだそうです。うーん。レーザーなどの寿命、集塵フィルタの価格などを考えてから購入を検討します。

かわいいニュートン式望遠鏡「ニュートニー」「マクシー」

サイトロンジャパンから販売されている、「ニュートニー(NEWTONY)」「マクシー(MAKSY60)」という望遠鏡。名前からしてパッチもの感満点なのですが・・・

[商品価格に関しましては、リンクが作成された時点と現時点で情報が変更されている場合がございます。]

サイトロンジャパン SIGHTRON ニュートニー NEWTONY [反射式 /スマホ対応]
価格:5980円(税込、送料無料) (2020/7/30時点)

楽天で購入



低価格な卓上望遠鏡ながら、学習用と銘打ってあるだけあって、鏡筒カバーが開けニュートン式望遠鏡の仕組みが学習できる優れものです。スペックは主鏡が50mm、焦点距離が200mmという市販じゃあり得ないスペックです。アイピースは10mmが付属するので20倍??せいぜい月のクレーター、木星のガリレオ衛星などと思うかもしれませんが、この倍率でもこの三脚では辛そうです。ただきちんとした三脚があれば、意外と使えるおもちゃかもしれません。

意外と優れた望遠鏡です。アイピースも交換出来ます。手元にあれば5mmアイピースを使えば40倍と土星の輪や木星の縞模様くらいは見えるかもしれません(注:50mmでF4なので、球面鏡なら球面収差が、万が一放物面鏡でも激しいコマ収差が発生すると思われますが)。

面白いのが、スマートフォンアダプターがついていること。これでスマホでの撮影が楽ですね。またスクリーンアイピースがありますので、スクリーン状の昼間の景色を映し出す・・・といった手法も使えます。もちろん地上を見ることも出来ます(逆さまでしょうけど)。

価格が価格ですので、夏にあまりお金が使えないけど、何か楽しいことないかな?という天文ファン、天文に興味のある方にお勧めです。三脚必須だと思いますが



[商品価格に関しましては、リンクが作成された時点と現時点で情報が変更されている場合がございます。]

サイトロンジャパン SIGHTRON マクシー60 MAKSY60 [マクストフ式 /スマホ対応]
価格:12800円(税込、送料無料) (2020/7/30時点)

楽天で購入



価格が高いけど、実用性も含めたらこちらもお勧め。マクストフカセグレン方式というちょっと高度な光学系で、コンパクトです。主鏡は60mm、焦点距離は750mm。F12.5なので、比較的シャープに見えそうです。付属アイピースは20mmなので37.5倍か・・・。ファインダーがなければ導入がかなり難しいです。もう少し焦点距離が長いアイピースの付属を望みます。ただ、導入さえできれば、いいかもしれません。小型軽量なので、主望遠鏡の上に載せてもいいかもしれせん。マクストフカセグレンというと空気に馴染むのに時間がかかりそうですが、こちらもカバーを外せるので意外と速く馴染むかもしれません。
