DRA-CAD18はGDIで速度アップしたというが・・・

DRA-CAD11あたりからDirectXによる描画で高速化とか、64ビット化による高速化とかいろいろあったけど、2Dで高速化の恩恵を感じることはほとんどなかったのではないでしょうか?しかし今回DRA-CAD18ではGDIで高速化・・・という魅力的な内容だったので試してみました。恐らくですが、「GDIをマルチコアで描画」のチェックをONにすると効果があると思うので入れてみました。そしてビューの退避BMP作成をONOFFを比較してみました。ちなみにCore i5-7500 3.4GHz メモリ8GBでHDD運用です。

まず100MBの図面データ(実際に使ったデータをコピーアンドペーストして巨大化したもの)の読み書きです。データ数が162万ですな。DirectXモードでは読み込みが難しいレベルのデータで、読み込みでハングしたり、読み込み時間がかかるうえ、拡大縮小も遅くて実用にはなりません。本来こういうときに威力を発揮するはずなのですが、3D専用なのでしょうか??ちなみに画像を貼ってあると強制的に制限がかかるらしく標準図などで描画が読めなくなります。重い2DではDirectXモードは使うな!ということなんでしょうか?

次にDRA-CAD17 LEのGDIと、DRA-CAD18 LEのGDIの比較。軽量のファイルではほとんど差がない状態でしたが、これだけ大容量だと誤差ではない感覚で差があります。それでも、パソコンの状態で動作が上下するので完全に18が優位という感じはしません(状況によって感じ方が変わると言うこと)。JWWで同レベルのものを編集するより楽なのは事実です。住宅設計をやっている限り、2Dでは問題はなさそうです。マウスの引っかかりのようなものが減りましたね・・・。

それよりも両ボタンドラッグでの拡大縮小で、コマンドが中断しなくなったほうが、はるかに快適に感じました。なぜ今まで実現しなかったんでしょうね??JWWユーザーはクセでどうしてもやってしまいますからね。私はDRAのときは自動的にホイールで拡大するようになってしまいましたが(汗)。

ただこの新設定部分もマルチコア部分のヘルプの説明がなかったりしますし、なんだかな~という部分は残ります。まあ大部分の方は興味がないのかな、なんて思います。

Croscopeの次期バージョンに望むこと

さて、久々の連投です(爆)。

Croscopeを私がなぜ使わなくなったかというと、TIFFという汎用形式で運用するのは、今となっては古いし足かせになっている、ということです。

WindowsでもiOSでもAndroidでも、PDFに追記やメモを書き込むことは既に当たり前になってきています。フリーソフトもありますし、価格の安い良いソフトも増えました。これにより、同様のソフトで評価が高かったDocuWorksの注目度が下がってしまったことに異論はないと思います。共通ファイル形式で一番汎用性があるのはPDFになったことも異論がないと思います。

にも関わらずCroscopeはTIFFなのです。TIFFは汎用性が高いし、ファシリティマネジメントを推進するFMシステムからすれば外せない要件だと思うのですが、実際はPDF管理し始めている会社も多いのです。特に小さいところは。どうしても、まいく郎などから派生したことから足かせになっているのでは?と思います。まあそれならTIFFのシステムはそのままに、PDFの追記に対応すれば良いだけのことです。

現状のCroscopeでは、PDFはそのまま見られるのですが、書き込めません。TIFFに変換して・・・という1作業が増えてしまいます。そうすると使う意味がなくなります。CADからならTIFF変換でも・・・良いのですが、最終的にPDFにすることが多いわけで・・・やはり1作業増えファイルが増えます。現状の編集機能にそれほど不足感はないので(クセのある操作感は嫌ですが)PDF編集さえつけば、かなり良くなるのにな・・・と思います。

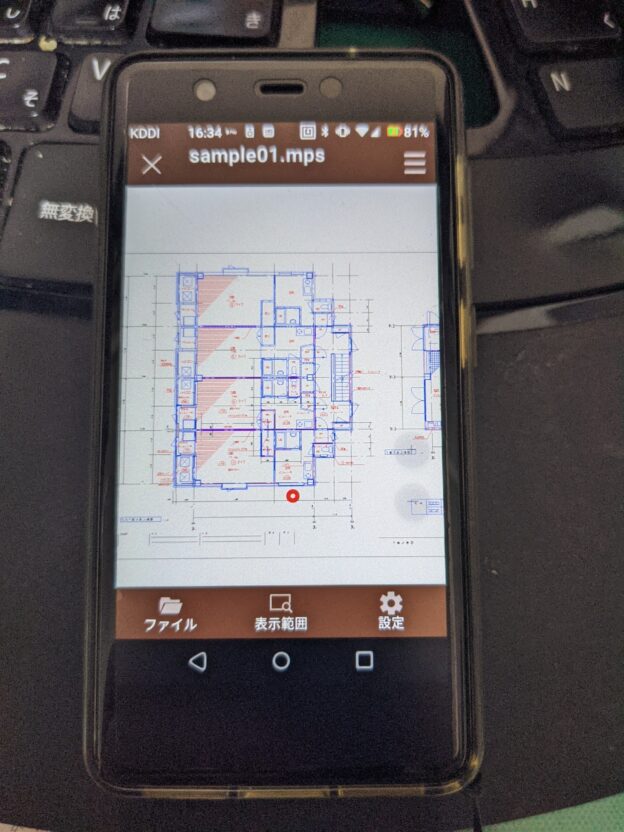

あとはクラウド対応とスマホ対応でかなり訴求力が高くなります。スマホのビューアにはPDF追記機能やCADファイルをPDFに変換する機能がつけば有料でも買う人は居るでしょう。DWGやDRA-CADファイル、JWWなどCADビューア、変換には定評があるので、そこをDRA-CADレベルに伸ばしながらうまく次のバージョンへつなげて欲しいところです。



DRA-CAD18の、JWW操作の改善

DRA-CAD18は11月中旬に発売となります。毎年着実にバージョンアップしているCADがだいぶ減ってきた中、頑張っていますね。JWWかAutoCADか??といわれた時代は遙か昔。今はBIMの普及が進み、今さらCADを買う??と思う方もおおいかもしれません。しかしBIMだけですべて・・・ということは希でしょう。変換機能が優れて、毎年バージョンアップし、最新のOSに対応し続ける仕事道具は絶対に必要です。まあ、CADといえば、AutoCAD互換CADが普及してきたので、必ずしもDRA-CADを選ばなくても良い時代にはなりましたが、JWWからの乗換なら、DRA-CADのほうが良いのは間違いありません。このブログでは他にARESというAutoCAD互換CADをお勧めしていますが、操作以外の日本独自の法対応などを考えるとDRA-CADは第1候補に挙がってきます。

さて、その最新版のDRA-CAD18のアップ内容に、JWW風操作の改善があります。DRA-CADは、JWW風の操作として両ボタンドラッグでの拡大縮小に対応しています。私も最初は便利だな、と思ったのですが、DRAの場合ホイールで拡大縮小したほうが便利な場合も多いので、あまり多用しなくなりました。

というのも、線分コマンドを実行し、始点をクリックした後、ちょっと画面を移動して終点をクリックする場合、JWW風操作だとコマンドが中断してしまって線分が書けなくなります。ちなみにホイールで拡大縮小すれば大丈夫です。これは致命的でDRA-CADプログラマセンスなさ過ぎ・・・と感じてしまいました。それでも癖で拡大縮小のみに特化すれば使えていたので、JWWからの乗換ユーザーにとっては有り難かったはずです。

しかしこの致命的な特色が、DRA-CAD18では雲散霧消しています。線分コマンドで始点を入力してから拡大し・・・という場合もコマンドが継続するので作図を続けられます。

上記機能は、DRA-CAD17 plusでも確認できます。DRA-CADアソシエイト会員は是非お試しあれ!!

DRA-CAD 17 plus のJWW風操作の改良

とある方から質問があったので検証です。

DRA-CADでは、JWW風の操作を一部取り入れています。具体的には両ボタンドラッグで拡大縮小ができることです。まあ「風」は「風」です。違和感はあるのですが、拡大縮小、パンニング程度を癖で使っている人には良い機能でした。私もたまに使ってしまいます。まあ最近ではDRA-CAD中は拡大縮小はホイール、移動はカーソルな感じで自動で頭で切り変えていますが。

さて、DRA-CAD17までの両ボタンドラッグには、選択中のコマンドが解除されてしまうという致命的な欠点がありました(なのであまり積極的に使っていなかった)。例えば線を引こうと単線コマンドを選択してから、両ボタンドラッグで拡大縮小すると単線コマンドが解除されてしまいます。ちなみにホイール操作で拡大縮小すればこの現象は回避できます。

今回、DRA-CAD17 plusで、コマンド実行中に両ボタン押し操作をしても機能を継続できる機能が搭載されました。先ほどのように単線コマンドを選択してから両ボタンドラッグで拡大縮小してそのまま線を引けるようになりました。不思議なダイアログがでる不具合も回避できています。

ヤッターと思う方も居るかもしれませんが、JWWの操作とかなり違和感があります。やっぱり若干もっさりしますので、JWWほどキビキビ動いてくれません。隠しコマンドの「マルチ表示でタイル非表示」コマンドラインに打ち込むと、鬱陶しい4方向の機能の表示が消えて若干キビキビしますので、このコマンドは標準にしてほしいです。この機能のおかげでJWWからDRA-CADに乗り換えやすくなったのも事実で、今回の改良でクロックメニューを使わずワンキーやマウスクリックでコマンドを使っていた方は、かなり乗り換えしやすくなったのではないでしょうか?

JWWがVer8.10に

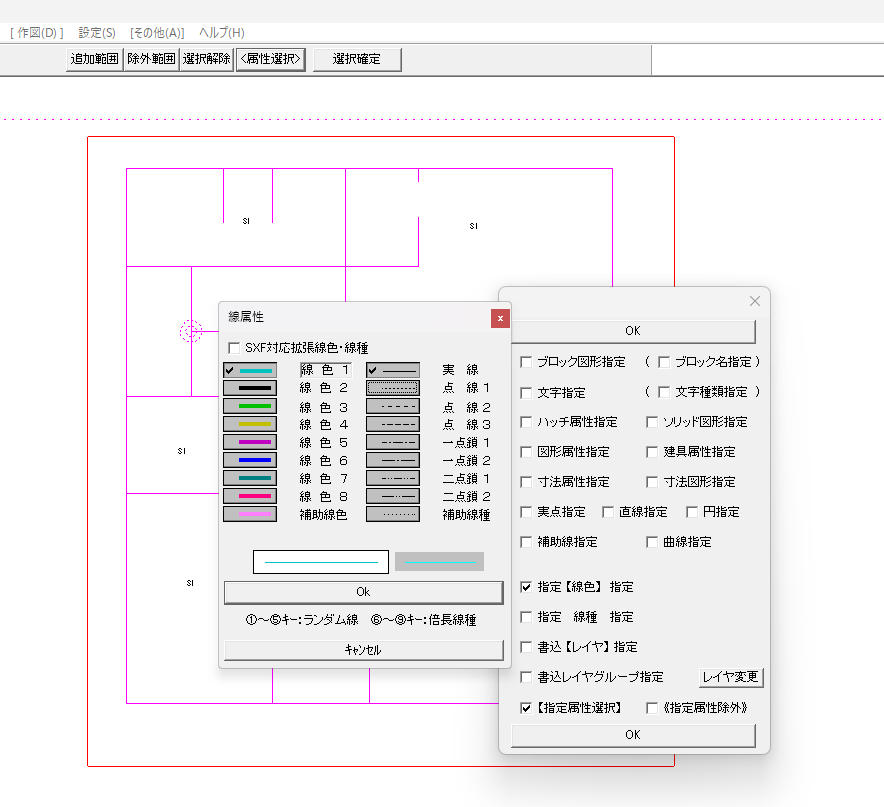

2019年5月6日にアップデートされていますね。令和もJWWは安心!!と宣言しているかのようです。埋込み文字に新元号対応の文字が追加されたり、マイクロソフトのSurface Dialのインターフェイスに一部対応したり、マウスのホイールをクリックすると線種・線色が選択できるようになりました(便利!!)。

詳しいアップデート内容などは公式ホームページにて。

JWWからの乗換に適したCADのARESは強力!!!

ARES??と思うかもしれませんがJDRAFと聞けばわかる人が多いのではないでしょうか?JDRAFは評判の高いDWG互換CADでしたが今年の12月31日でサポート終了になります。その後継がARESです。

AutoCAD互換CADの中では、日本対応に力を入れています。特にJWW関連は強力で、JWWとの操作の互換性向上には消極的なDRA-CADを大きく凌ぎます。

(クリックで画面拡大)

AutoCADとはファイル互換だけでなく操作も似ています。そうなるとJWWなどのCADからは非常に乗り換えにくいと言えます。しかしARESは、JWWのファイルの読み書きができるうえ、JWWの操作性を極力採り入れたモードが存在します(上の画面キャプチャーがそれです)。JWWの左右に別れたアイコンはかなり似ている(もちろん移動できる)し、何よりもレイヤ、レイヤグループの使い勝手がほぼ同じとなるので、DRA-CADよりも直感的に操作が可能です。JWWの操作を極力変えずに、DWGなどの編集もできるCADとして考えると一番優れているのではないでしょうか?またクラウド版とモバイル版(iOS、Android)まで備えていて、1ライセンスで使える!というのもポイントが高いです。そして本家AutoCAD LTと違って、カスタマイズ機能が豊富にあるのも強みです。

試供版を使って見た限り、DRA-CADよりもはるかに、JWWっぽく使えます。逆にAutoCAD特有の部分も残しているので、そこは戸惑うかもしれません。ファイルメニューでJWWを直接読み込めないとか(あくまで追加ツールで対応しているためと思われます)、完全なシームレスにはなっていないのも残念です。

価格的にもDRA-CAD LEより安いので、JWWからの乗換の有力な選択肢といえます。日本の建築設計に長年対応し続けたDRA-CADは壁量計算や部品類など、まだまだアドバンテージがあるのですが、そのようなものが必要ないなら、ARESが良いと思います。逆にDRA-CADは機能詰め込みすぎなので、もっとシンプルなものが欲しいと考える人も多いかと思います。





HOUSE-ST1 Ver7.5.0.9

木造構造計算ソフトHOUSE-ST1がアップデートされました。

軽微なバグフィックスです。

最近、手軽に使える木造四号建物の計算ソフトないかな~と相談を受けることが増えています。確かに市販のものは手軽さがないですし、実用性が低いのも確か。高機能なものは高いですし。おそらく木造の意匠設計者と構造計算ソフト会社の接点が少ないからかと。同じ事は木造住宅の省エネ計算ソフトにも言えています。今までその層はJWWなどフリーソフトでまかなえてきていましたし、いろいろ創意工夫してきましたが、その層が低年齢化してきて、どうしていいのか?わからないのでしょうね。昔のNifty-Serveなどの文化ってそういう意味では非常に貴重でした。フリーソフトの作者が高齢化したうえ、主戦場がスマホに移ってしまって久しいので、今後も改善されるとは思えません。設計事務所開設の敷居がどんどん上がってしまうのではないか?と危惧しています。



JWWの「予期しないファイル形式です」への対応

ある日突然、JWWのファイルが開けなくなるのは私だけではないようです。

JWWの文字コードはSHIFT JISのみ対応・・・とう割合古いファイル形式だということが原因なことが多いです。そのためカタカナファイル名、カタカナフォルダで頻発しますね。またNASで双方向バックアップをしている場合、NASから・・・という原因も多いかと。

気をつけていれば大丈夫!なはずなのですが、やっぱりありますね・・・。そんなときの応急対応。

DRA-CADを新規で開いてJWWをドロップアンドドロップで読み込む。無事に読み込めれば、名前を付けて別名でJWW保存。それをJWWで開ければOKです。もちろん一回変換しているので、若干図面が変わると思います(特に文字の大きさ)。開けないよりマシ!!という場合お勧めです。

上記方法は、JWWの欠点とDRA-CADのファイルオープン時のデフォルト(つまり何の設定もしない)の特徴を組み合わせたもので(他のCADでもJWWファイル形式に対応していればできると思いますが設定が必要です)、両者が仕様変更した場合、できなくなる可能性が高いです。また純粋にファイルが壊れている場合も対応できません。うまくいったらラッキー♪くらいに思っておきましょう。

最近、本当にJWWの不具合が気になってきました。描画の問題、ファイル形式の問題、外部変形などの激減と不具合など。そろそろ本気で主力CADを変更しようかと感じます。



SketchUp 8で作った展開図をJWWに

SketchUp 8では、標準で展開図を作ったり、JWWに出力することはできません。まあ最新版を使っても工夫は必要なのですが。省エネ計算の根拠図の抜けを無くすためには、3Dでモデルを作成し、展開図を作り、CADに転送、ということがどうしても必要です。なぜDRA-CAD(LEではない)に搭載しないのか不思議です。DRA-CADって日本で一番省エネ計算に適したCADだと思うのですが、多分プログラマがそういう頭がないんでしょうねえ。まあSAVEシリーズとか同じ会社で抱えているので仕方がないのかもしれませんが。

さて、今回のテーマで用意する物は、

Sketch Up 8(私の場合無償版の日本語バージョン)
Unfold toolかFlattery(海外プラグイン・展開図作成)
skp_to_dxf.rb(海外プラグイン DXFに変換)

まず、SketchUp8で立体を作ります。注意点は省エネは面で作成するので、図形は必ず閉じること、各部材に厚みを作らないことです。

次にFlatteryで展開します。Unfold toolのほうが有名で、どちらでも構いません。個人的には標準でSVGにも変換出来るFlatteryのほうが使い勝手がいいです。

3D部分を消して(上図だと、人間)、展開図を選択し、skp_to_dxfでdxfに出力します。3D要素がなければ、JWWでも読み込むことができますね。

ミス無く省エネの面積を拾い、部材を選択できるので、この方法はミスがなくていいですね。市販の省エネソフトはやたら凝っていて、汎用性に欠けるというか実用性がないというか・・・。

もっともこの程度だとHTML5でもできるのでWEBプログラムが得意な方は自分で同様のツールを作ってしまった方がいいかもしれませんね。





「Jw_cadからDRA-CADへ」~乗り換える7つの理由~

構造システムグループのダウンロードページに上げられています。直接対象をJWWに絞った意欲的な資料です。私も読んでみましたが、直感的ではないですがよくわかりました。昔はCADはそれぞれが特徴があってその差などがわかりやすかったのですが、今は淘汰が進み、残ったCADは成熟してきて、なかなかその差の議論にはなりません。どちらも良いCADです。個人的には併用していきたいと思っています。
