いろいろと面倒なwallstat

アーキトレンドとwallstatの連携実験も無事終わりました。そんなものか、というのが正直な感想。CEDXMのデータから考えれば過度な期待はしないほうが良いでしょう。むしろwallstatの奥深さを改めて感じますね。計算時間が長いことも普通のパソコンなら計算させながら別の仕事もできますから、リズム感をもってやっていれば、意外と気にならないこともわかりました。若い人には辛いと思いますが。

パラメーターなどもなんとなくわかってきました。できればstudioで全てやれればいいのでしょうけど、まだまだ先は長そうです。それでも入力編集がGUIでできることは確認作業も含めずいぶん楽になりました。未だ不明な落ち方をしますが、そんなもんと割り切って、保存をこまめに行っていれば大丈夫です。

新製品の3DアーキデザイナーにもCEDXMの出力ができるのですが、そもそも柱の概念が薄いソフトなので・・・普通のやり方では間取りすら転送できませんでした。ついでに簡易構造診断で壁を入れても転送できませんでした。まあそういうことです。つまりアーキトレンドには、wallstatに転送しやすくなるようなCEDXMを吐き出すように工夫してあるということです。

この文章も計算時間に書いています。現在32%。やっぱり時間がかかります。初めて木造3階建てを解析させていますから。予想通りの揺れになるか楽しみです。

アーキトレンドZERO Ver4から2X4壁式2&3への変換プログラムと講習会

2×4壁式でお馴染みの東京デンコーが8月23日に講習会を決定しました。

アーキトレンドZEROからの変換プログラムも完成し更に使いやすくなった2×4壁式の講習会です。ツーバイフォーの構造計算を考えている方には現時点では一番の選択肢となっています。タイロッド等の高倍率金物にも対応したようですので楽しみですね。

お申し込みは東京デンコーホームページにて

ARCHITREND ZEROのwallstat連携 計算編

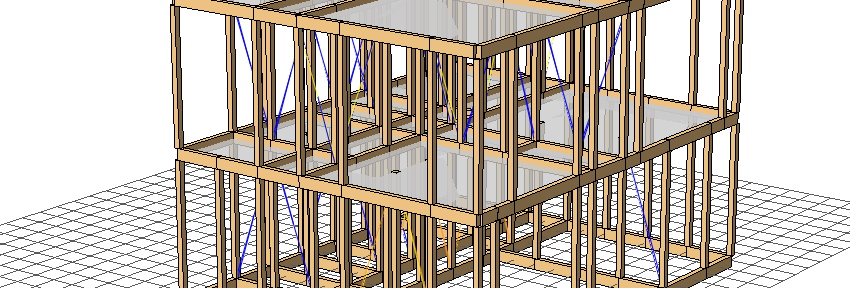

さて、先ほどのデータに梁・土台を適当に入力して計算して見ました。

wallstatのバージョンは3.3.9です。

今回は実験なので、同一サイズの梁を適当に入れてみました。

試計算を行ったら、実計算です。このソフトの2つの難関。1つはモデルを作るのが難しいこと、2つは計算が長いことです。この程度の部材数でも10分以上かかります。

今回はCore i5-7500 3.4GHz メモリ8GBと建築では普通のスペック(通常パソコンよりは高いスペック)で挑戦。ブログなどを書きながら計算させました。少なくともと、ボケーってしてディスプレイ前に座っているなんてできません!!

10分経過するとイライラです。電話応対、メール応対などを済ませながら過ごします・・・。

15分で計算終了です。

この程度で15分ですから、複雑な大作は・・・ということです(ごめんなさい梁を入れ直す前の画像なのでちょっと間違えています)。別パソコンを用意したいところです。もちろんきちんとアニメーションしてくれました。

このモデルは筋かいを極端な形で入れている実験モデルなのですが、どの筋かいに大きな力が働いているか?などわかりやすいです。普段気がつかないことも揺らしてみるとわかったりします。これが正解!!ということではないのですが、良い指標となります。本舗でも本格的に設計のために使っていこうと思っています。





ARCHITREND ZEROのwallstat連携

早速試してみました。

簡単なプランをアーキトレンドで意匠図だけ書いてどこまでできるか?検証します。

構造図を描かなくては意味がないのでは?と思うかもしれませんが、構造図オプションを持っていない人も多いはず。そんなわけで、様々な方法を想定しているのかもしれません。

注意しなければならないのは、通り芯を入れること。入れないと変換できません。また筋かいなども先に入れておくと良いでしょう。部屋と筋かいと通り芯を入れて、CEDXM形式に変換します。物件選択メニューのなかにありますので、お間違いなきよう。

変換したらwallstat studioを起動しファイルメニューからインポートを実行し、CEDXMファイルを読み込みます。読み込んだ結果がこれ・・・

柱と筋かいが変換されていますね。ちなみにこれは1階

2階は、床が変換されているみたいですね。

構造オプションがなくてもここまで読み込めるので、省力化は図れるはずです。あとは梁等を入れて仕上げます。

アーキトレンドから変換すれば簡単に振動アニメが見られる!!という幻想ではありません。もちろん構造図があれば梁なども入っていますからより理想に近づくと思います。構造図・構造計算がなくても、ここまで変換できるので、使って見る価値は大です。

ちなみに、振動アニメを製作する時間はかなり長いので、覚悟して挑戦してみてください。

ARCHITREND ZERO Ver4の構造系の変更

アーキトレンドは木造構造系に非常に強力な機能・オプションを持っています。

今回のアップの目玉はやはり、wallstat連携でしょう。これは今までもあったプレカット連携のためのCEDXMデータ書き込みに、wallstatに変換しやすいように機能を追加したものです。残念ながらそのままで実用的な機能、とはいえませんが、大分楽になりますね。 wallstatは、私が使用始めた頃に比べて安易に使える環境を整えつつありますが、このソフトの仕様や構造的知識を知らないで使うと思わぬ結果になってしまうので、もしwallstat連携を利用する際はよく学習してから利用しましょう。

構造計算は、ツーバイフォーで、東京デンコーの2x4壁式との連携に対応したことが大きいです。かなり作業を省力化できますね。

在来の構造計算では、新グレー本2017に対応が大きいです。短期めり込み対応は、土台プレートだけでなく、添え柱にも対応。存在応力による低減にも対応したので効率的な設計が望めます。実装の仕方も非常にスマートでバージョンアップして初めて新グレー本2017に対応しようとするユーザーも安心して利用できます。



ARCHITREND ZERO Ver4

ついに利用できるようになりました。昔はアーキトレンドは冬にupするようなイメージがありますが、完全に夏になってしまいましたね。どんどんバージョンアップ間隔が短くなっているようなイメージが(爆)。といっても年会費制ですからあまり関係ないのかも。インストールも既存ユーザーはネットで簡単にできますし。

今回も3Dカタログを前面に出したバージョンとなっています。既存の利用料も普通の設計事務所等では辛いのに、そちらを下げずに3Dカタログの金額が上澄みされると、最早、使い続けることが難しいですね。それだけの価値はあると思うのですが、外皮性能計算連携だけでも月額1000円取られるし、他にAプラン・Bプラン・・・。負担が大きいです。VRといいい、魅力的だが高額なオプションが増えたような気がします。

それを除けば、省エネ、耐震を中心に更に使い勝手が向上しています。毎年良くこれだけ魅力的な内容をアップできるものです。プログラマの皆様の努力はともかく、ユーザーからの声の吸い上げをきちんと行っているからだと思います。

昨年度のアップが根本的な使い方にも関わる内容だったのに対し、今年はそのようなことはない落ち着いた内容ですので、素直に新機能を楽しめますね。

個別に関しては、またレポートします。

ARCHITREND ZERO Ver4

毎年どんどん発売日が早くなっているよーな、と思っていたら今年は7月発売のARCHITRENDの新製品。しかも4月に発表されていました。

今年リリースの商品らしく、省エネ計算関連が強化されているようです。新発売のオプションプログラムは気になるところですが、徐々に完成度が上がってきていて良い感じです。

そのオプションは、施主が気になる省エネ住宅の性能・コストを「見える化」し、これからの最適なライフスタイルの提案を可能にするそうです。まあハウスビルダーなんかが好きそうな話題です。

構造面では、直下率チェックや建物チェックが強化されるとともに、WallStatへの連携が可能だそうです。WallStatは個人的に何も魅力に感じませんが、世間はそうは思っていないんでしょうね。ある程度内容を理解し、使ったことがある方なら、その有用性と危険性はなんとなくわかるはずなんですが・・・。少なくとも間取りをいれてポン!というのは作者の意図ではないと思いますがどうなんでしょうかね??

他にもバーチャル空間体感システムARCHITREND VR Ver2がリリースされたり、アノ、3Dカタログ.comがスマートフォン・タブレット対応だったり、話題性のある今回のリリースで楽しみですね。

2×4壁式に、アーキトレンド転送プログラム新発売!!

株式会社東京デンコーのツーバイフォー構造計算ソフト「2×4壁式」。非常に高機能で4階建てにも対応していることから、根強い人気があります。一方、操作性やユーザーインターフェイスが古めかしいなどで習熟できず放棄する人も多いと聞きます。このたび意匠CADで有名な福井コンピュータのアーキトレンドシリーズから、ファイル転送し各リスト及び配置を行える「アーキトレンド転送プログラム」が新発売されました。もちろん荷重など詳細は別途追加入力しなければなりませんが、これでかなり省力化できるのではないでしょうか?

在来版も出るのかな?ちょっと期待です。
