GLOOBEの木造プランからHOUSE-省エネへ

国産BIMソフトのGLOOBE(福井コンピュータアーキテクト)で、木造を設計して、戸建て省エネ計算ソフトのHOUSE-省エネへ転送できるのか??と思い、実験してみました。

すでにGLOOBEでの木造住宅の設計に一定の目処がついているのですが、構造連携などができないので(木造はね・・・)あまりメリットを感じなかったのですが(アーキトレンドありますから・・・)、形状によっては選択の余地があり、と思っています。3Dでモデリングしていった方がわかりやすいこともありますしね。

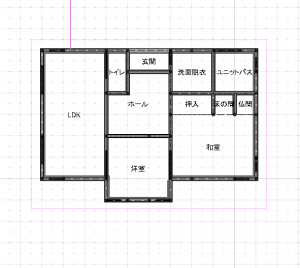

平面サンプル



3Dモデル(GLOOBE)。筋かいも2つ割、3つ割が指定できるようになり、いろんな意味で活用しやすくなっています。

モデルをGLOOBEで作ったら、IFCに変換します。SAVE-建築には専用コマンドがあるのですが、住宅系(HOUSE省エネ・SAVE-住宅)にはありません。今回はデフォルトで変換してみました。

それをHOUSE-省エネでIFCインポートします。マイホームデザイナーのときと違って短時間でできますね。ありがたいです。

簡単に変換出来ました。この程度ではあまり時間的メリットはありません。やはり大きな住宅とか共同住宅で威力を発揮しそうです。

といっても開口部は当たり前のようにきっちり入力されています。居室、非居室などきちんと分類してくれるのはさすが!!もちろん天井の断熱も入っています。これくらいの物件だと、基礎を入力すればある程度の計算はできてしまいますね。断熱材の指定は改めて必要ですが。
